Baixe o folheto do produto para ver todos os parâmetros
O modelo está sujeito ao folheto do produto

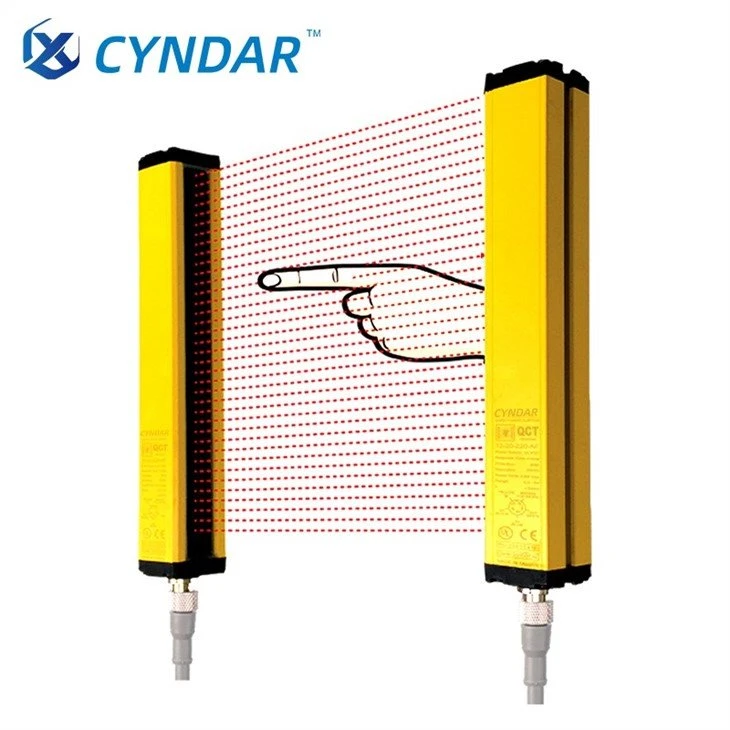

A densidade do feixe de luz determina o quão grande a parte do corpo pode ser detectada através da cortina de luz. De acordo com os dados ergonômicos, o diâmetro dos dedos de um adulto não deve ser inferior a 14 mm, a espessura da palma da mão não deve ser inferior a 30 mm e o diâmetro do punho não deve ser inferior a 40 mm. Por exemplo: se o espaçamento do eixo óptico da cortina de luz usada é 80 mm, o diâmetro do eixo óptico é 20 mm, sua resolução é 80-20=60 mm, então dedos, palmas, pulsos e braços podem passar pela cortina de luz sem serem detectados. Portanto, se você deseja obter maior segurança, é necessário usar uma cortina de luz de resolução mais alta.
Cortinas de luz de segurança avaliam os parâmetros técnicos
Conexão:Meia aeronáutica circular com cabo de conexão especial, fio de 4 núcleos para o transmissor, fio de 5 núcleos para o receptor
Luzes de indicação:Transmissor: Fonte de alimentação indicada,
Receptor: a saída indica verde, sombreamento: a luz indica vermelho
Luz ambiente:Luz natural: superfície receptora 3000Lx; Luz solar: superfície receptora 10000Lx
Fonte de energia:DC12 / 24V AC110—220V (saída de relé)
Material de habitação:Liga de alumínio, tampa de extremidade: nylon reforçado com ABS
Status de saída:Todos os eixos ópticos são LIGADOS uma vez energizados (mostra a tela verde)
Resultado:NPN \ PNP, corrente de entrada 500mA, queda de tensão: menos de 1,5 V, polaridade reversa, curto-circuito, proteção contra sobrecarga
Diagrama de seleção de cortina de luz de segurança
Diagrama de fiação do sensor de cortina de luz
Gráfico de tamanhos de cortina de luz de segurança
Diagrama de instalação da cortina de luz de segurança
PERGUNTAS FREQUENTES:
1. Quantos conjuntos de saídas simultâneas podem haver na série de cortinas de luz do sensor QC ir?
Pode haver 2 conjuntos de saída;
2. Qual é a velocidade de reação da cortina de luz?
Sua velocidade de reação é de 15ms;
3. Qual é a extensão da linha de dados?
A linha de dados do transmissor tem 3 metros e a linha de dados do receptor' é 3,5 metros;
4. Qual é a nossa quantidade mínima de encomenda?
1 PCS
5. Qual é o melhor preço?
Como fabricantes, mantemos excelente qualidade e preços competitivos para garantir que nossos clientes se beneficiem;
